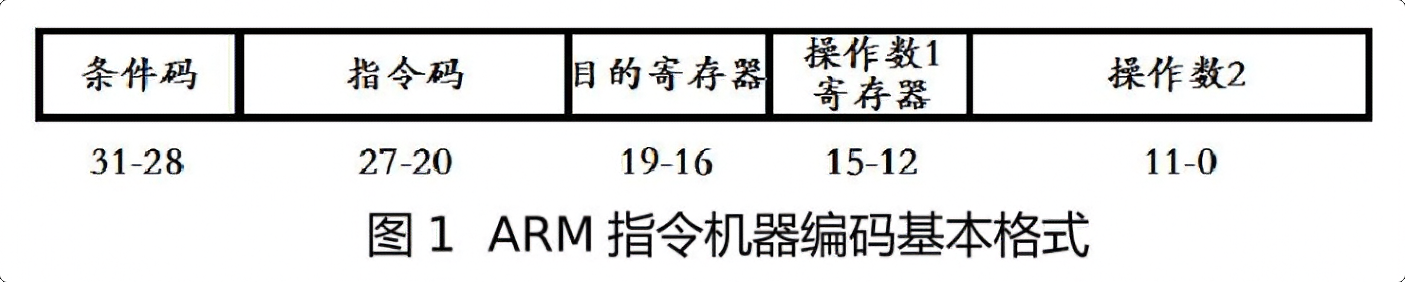

ARM指令集机器编码基本格式：

所有的指令，占用4字节，32位

程序的启动从ARM指令集开始，进入异常转化为ARM状态，运行ARM指令集指令；ARM汇编语言指令格式

ARM汇编语言指令格式

<opcode>{<cond>}{s} <Rd>,<Rn>{,<operand2>}

opcode：操作码（指令助记符），如B，STR；

cond：可选择的条件码，执行条件，如NE，EQ；

S：若有S后缀，则根据计算结果更新CPSR中的条件码

Rd：目标寄存器；

Rn：存放第一个操作数的寄存器；

operand2：第二个操作数。

ARM指令条件码

0000 EQ: Z置位，表示相等

0001 NE: Z清零，表示不相等

0010 CS/HS: C置位，无符号数大于或等于

0011 CC/LO: C清零，无符号数小于

0100 MI: N置位，表示负数

0101 PL: N清零，表示正数或零

0110 VS: V置位，表示溢出

0111 VC: V清零，表示未溢出

1000 HI: C置位且Z清零，无符号数大于

1001 LS: C清零或Z置位，无符号数小于或等于

1010 GE: N等于V，带符号数大于或等于

1011 LT: N不等于V，带符号数小于

1100 GT: Z清零且N等于V，带符号数大于

1101 LE: Z置位或N不等于V，带符号数小于或等于

1110 AL: 无条件执行

ARM寻址

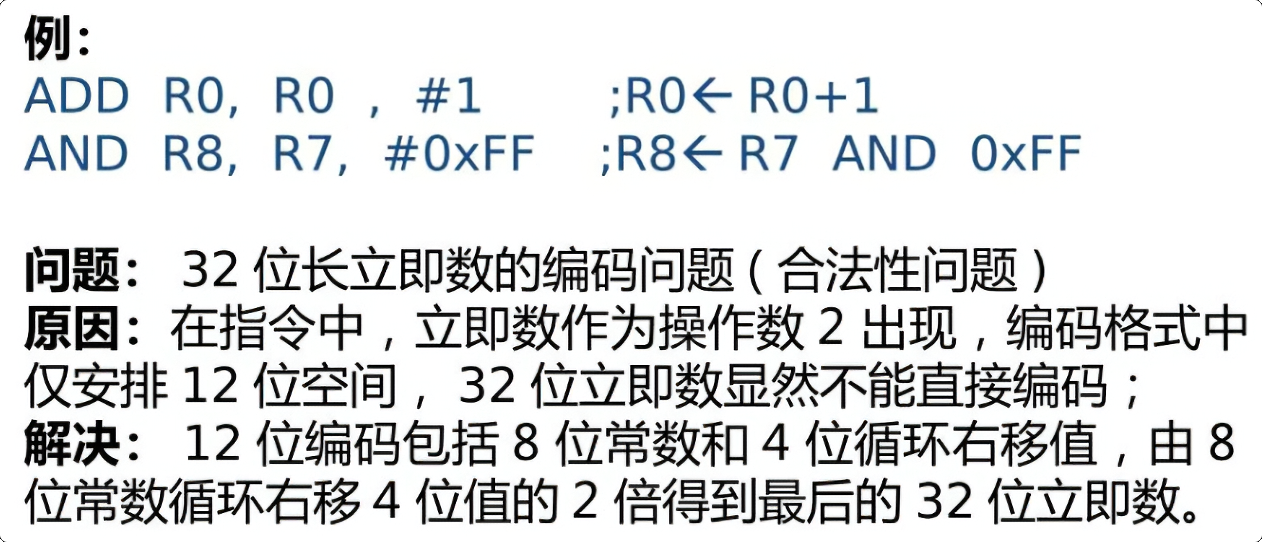

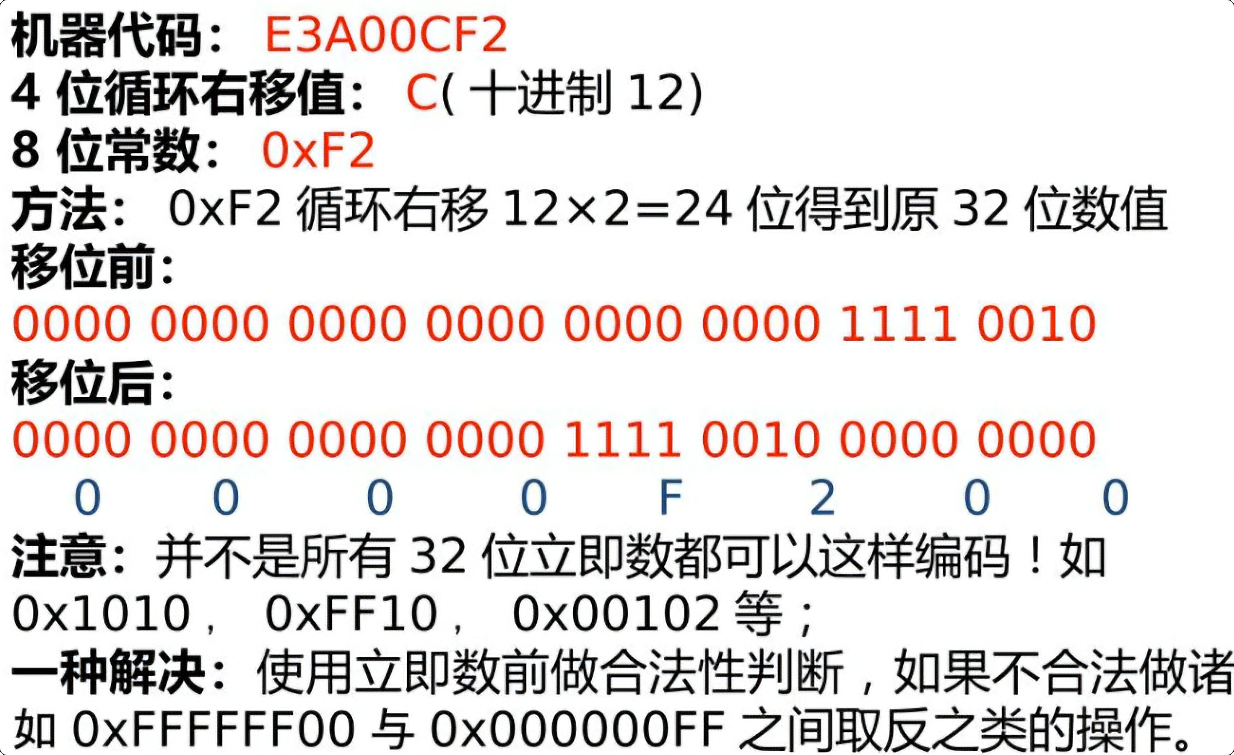

立即寻址

含义：操作数包含在指令的32位机器编码中；

例子

MOV R0,#0x0000F200   ；R0 <- #0x0000F200

值得庆幸的：其实没必要一个一个数的算，编译系统为我们提供了伪指令LDR。

ldr r1,=0x12345678

寄存器寻址

含义： 操作数存放在寄存器中

例子：

  1. 基本操作方式

ADD R0,R1,R2  ; R0<-R1+R2

  1. 对第二操作数寄存器的移位操作

ADD R3,R2,R1,LSR #2  ;  R3<-R2+R1÷4

注意：第二个操作数为寄存器时方可进行移位操作，移位数可以是五位立即数或某个寄存器内的数值，执行完毕后第二操作数寄存器中的数值并不改变；

寄存器间接寻址

含义：利用寄存器的值作为存储器指针，数据传送类的load/store类指令都使用寄存器间接寻址方式；

LDR RO,[R1] ; R0<mem32[R1]
STR RO,[R1] ; mem32[R1]R0
